协议分析仪专家软件OptiView PE对服务器连通性进行故障诊断的实战案例

[本文由福禄克网络技术支援中心第三*网络支持专家提供]

当使用OptiView PE协议分析软件对服务器的连通性问题进行故障诊断时,很重要的*点是要清楚数据传输的双方。客户端正向服务器发送什么?服务器正向客户端发送什么。当您了解连接的双方时,就可以更容易地查找到问题。

我们不妨拿福禄克网络的技术支援中心*近遇到的*个问题作为例子,*个客户试图连接到*台FTP服务器,该客户可以建立连接并看到登录屏幕,但在输入登录信息后,客户端被告之文件列表错误。同*局域网上*个相邻站点却可以登录到FTP服务器上并下载文件。在其它远程网络上的用户也可以连接到这台FTP服务器上并下载文件。这就表明这台FTP服务器至少是可以访问的而且功能正常(否则用户就不能接收到登录屏幕),两个网络之间的路由是正常工作的(因为邻近的站点可以下载文件)。问题可能出在客户端上。

服务器已经安装了OPV-PE协议分析专家软件,所以我们启动了捕捉功能并要求出现问题的用户再次登录。 在用户得到错误提示后,我们停止了捕捉并开始分析协议跟踪文件。

跟踪文件已经被过滤为客户端和FTP服务器IP地址之间的对话。

**,在0-2帧客户端与服务器建立了TCP标准握手,这就确立了在端口21上的FTP帧可以到达服务器,且服务器可以认可该通讯。

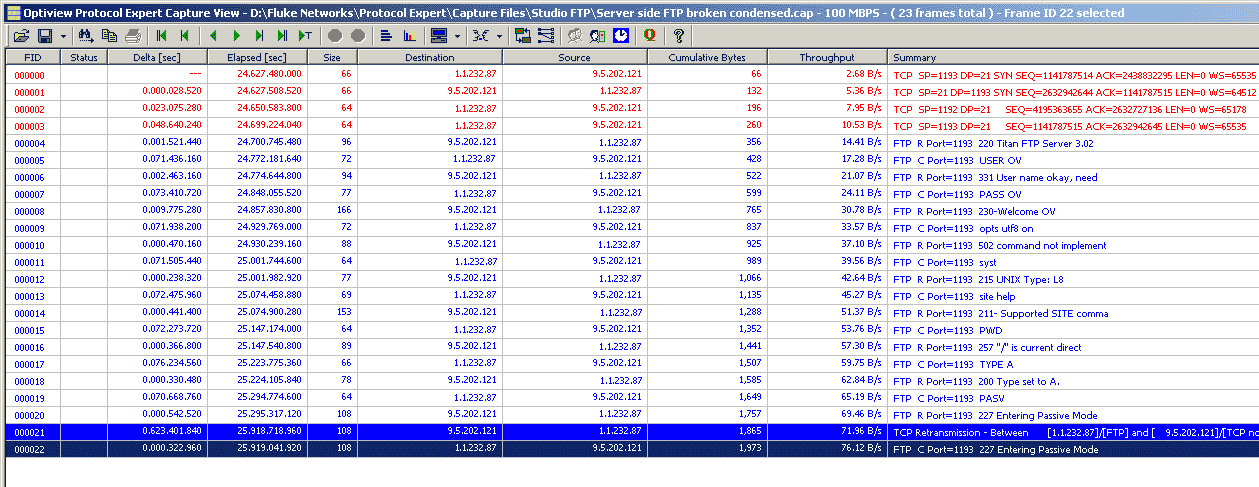

[点击放大]跟踪文件详细信息

帧4显示服务器开始FTP进程,它通知客户端所连接的FTP服务器类型。接下来的几个帧是登录认证信息和密码互换。*切看起来都很正常,直到我们查看第19帧。客户端通知服务器它要在被动FTP模式下进行操作。FTP在端口21上不传输实际数据,这是*个用于交换密码和控制信息的控制端口——我们可以从协议文件中查看到。正常的主动FTP传输,服务器使用端口20来将文件“推”到用户所使用的端口。在某种意义上,客户端成为了服务器并接收“推”过来的文件。



在被动FTP模式下,客户端要求保持客户模式并要求服务器发送给它*个安全的数据端口以要求文件传输。在这种方式下,客户端开始初始化与服务器的双方连接,保证客户端更大的安全性。防火墙不需要为FTP服务器开放来连接到客户端,主动模式也是*样。

https://anheng.com.cn/news/html/network_troubleshooting/484.html


我们可以不再假设服务器在使用端口20进行数据传输。它通知客户端在端口21控制帧中它将使用哪个端口。在我们的例子中,帧20显示出发送给客户端进行连接的IP和端口号。

服务器通知它可以通过IP地址1.1.232.65被联络,之后是数字4和234。为了发现端口号,我们需要将第*个数字乘以256再加上第二个数字,即 (256*4)+234=1258。该IP和这对端口存在几个问题。**,FTP服务器的地址不是1.1.232.65而是1.1.232.87。其次,防火墙仅被配置为允许在端口20和21到FTP服务器的流量。它没有被配置为支持被动FTP模式。这种模式由于它的安全性已经变得越来越普遍。可以通过IE配置为被动FTP模式,具体方法是使用“工具| Internet|选项| 高*”标签页进行设置。



特别是Windows XP SP2的用户,用户端安全性更高。

在这种情况下,FTP服务器在被动模式下被配置了错误的地址。服务器中的这*变量没有正确设置。在这*问题修复后,防火墙被打开支持1200以上的FTP通讯端口,客户可以正常访问文件。毫无疑问它可以将流量发送回服务器,但它的目的地址是1.1.232.65,它是网关的地址。这是使用OPV-PE协议分析专家软件很容易就解决的故障实例。

https://anheng.com.cn/news/html/network_troubleshooting/484.html
